Свободные спуски для крупногабаритных часов

Многие европейские часовщики второй половины XVIII в. предпочитали применять различные системы свободных спусков, отличных от анкерных. При этом они стремились ограничить время передачи импульса осциллятору до минимума. Под влиянием этих стремлений возникли две весьма многочисленные группы свободных спусков. Спуски первой группы, предназначенные для маятниковых часов, способствовали развитию точных методов измерения времени, а другую группу образуют балансовые спуски, о чем будет говориться далее. Из различия в характере маятникового и балансового осцилляторов ясно видно, что в обеих этих группах часов спусковые механизмы должны были строиться на различных конструктивных решениях.

Свободный стопорный спусковой механизм Берту

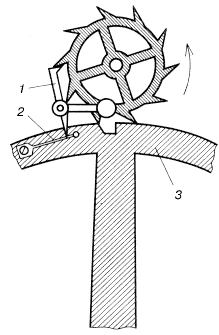

Рис. 16. Свободный стопорный спусковой механизм Берту

Принцип свободного стопорного спускового механизма для маятниковых осцилляторов весьма стар. Теоретически этот принцип разработал еще Галилей, но осуществлен он был намного позднее. Своим слабым влиянием на точность хода часов он привлек внимание передовых часовых мастеров того времени. Одной из попыток использования этого принципа был спусковой механизм Берту, приведенный на рис. 16. Как и другие стопорные спусковые механизмы, он работал с односторонним импульсом, получаемым при каждом полуколебании. Захват и отпуск спускового колеса осуществляли консоль 1 с грузом и листовая пружина 2, закрепленная на маятнике. Импульс сообщали зубья спускового колеса через импульсную площадку маятника 3. Известно решение и в виде двухколесного спускового механизма Юргенса. У этого спуска зубья большого колеса являются захватными, а зубья внутреннего колеса – импульсными.

Из большого количества спусковых механизмов, основанных на аналогичном принципе, укажем еще на спусковой механизм английского часовщика Томаса Рейда (1750 – 1834) от 1804 г. Он отличался от предшествующих спусковых механизмов помимо прочего тем, что маятник получал импульс при колебаниях в обоих направлениях. Спусковое колесо спуска Рейда имеет две системы зубьев. Очень тонкие боковые зубья в виде шпеньков – зубья импульсные, которые сообщают импульсы анкеру через длинные плечи, заканчивающиеся импульсными площадками. Торцовые остроконечные зубья являются захватывающими. Функциональные схемы этого спускового механизма кажутся простыми, но в действительности трудно настроить обе системы рычагов так, чтобы обеспечить правильную работу спускового механизма.
